On branche un four sur le même circuit que les prises du salon, et six mois plus tard le câble chauffe derrière la cloison. Ce scénario revient souvent sur les chantiers de rénovation. La section de fil électrique conditionne à la fois la sécurité de l’installation et sa conformité à la norme NF C 15-100. Choisir le bon diamètre de conducteur, c’est d’abord associer chaque circuit à la bonne paire section/disjoncteur.
Section de fil et calibre du disjoncteur : le duo que la norme impose
On pense souvent en termes de puissance de l’appareil. La norme NF C 15-100 raisonne autrement : elle lie une section de câble à un calibre de disjoncteur et à un nombre maximal de points sur le circuit. Ignorer ce trio, c’est risquer un refus au Consuel ou, pire, une surchauffe invisible.
Lire également : Peindre sur glycéro sans poncer : les produits miracles passés au crible
Concrètement, la section se choisit avec la protection associée, pas uniquement avec la puissance. Un fil de 2,5 mm² protégé par un disjoncteur trop élevé ne protège plus rien. Un fil de 6 mm² derrière un disjoncteur trop faible déclenchera pour rien.
C’est ce couplage section/disjoncteur qui garantit que le conducteur ne dépassera jamais son intensité admissible, même en charge prolongée. Les appareils qui chauffent longtemps (cumulus, sèche-linge, radiateur) sollicitent le câble en continu, et le dimensionnement doit en tenir compte.
A découvrir également : Isolation phonique renforcée : quelle épaisseur de placo isolant dans une chambre ?
Fil électrique 1,5 mm² pour l’éclairage : limites et bonnes pratiques
Le circuit d’éclairage se câble en fil de section 1,5 mm². La norme impose un nombre limité de points lumineux par circuit, ce qui évite de surcharger un conducteur fin.
Sur le terrain, on rencontre deux erreurs fréquentes. La première : tirer un seul circuit éclairage pour toute la maison. Quand ce circuit saute, plus une seule lampe ne fonctionne. La seconde : raccorder un spot encastré de forte puissance sur un circuit déjà chargé sans vérifier le cumul d’intensité.
Le disjoncteur associé au 1,5 mm² doit rester adapté au calibre prévu par la norme. Si on ajoute des points lumineux lors d’une extension, mieux vaut créer un nouveau circuit que de pousser l’existant à sa limite.
Section 2,5 mm² pour les prises et les circuits dédiés
Le fil de 2,5 mm² couvre deux grandes familles d’usage : les circuits de prises de courant classiques et les circuits dédiés à certains appareils électroménagers.
Pour les prises courantes, la norme NF C 15-100 limite le nombre de prises par circuit. Dépasser ce seuil sur un même câble de 2,5 mm² expose le conducteur à une intensité trop élevée, surtout quand plusieurs appareils fonctionnent simultanément (aspirateur, fer à repasser, grille-pain).
En circuit dédié, le 2,5 mm² alimente individuellement des appareils comme le lave-linge, le sèche-linge, le four ou le chauffe-eau. Chaque appareil dispose alors de son propre disjoncteur. C’est un point que beaucoup de bricoleurs négligent : un four ou un lave-linge ne se branche pas sur un circuit prises partagé.
- Lave-linge : circuit dédié en 2,5 mm², disjoncteur adapté, pas de prise double partagée avec un autre appareil de puissance.
- Four électrique : même logique, circuit individuel en 2,5 mm², protégé par son propre disjoncteur.
- Chauffe-eau : circuit dédié en 2,5 mm², souvent couplé à un contacteur jour/nuit au tableau.
- Sèche-linge : circuit séparé, car sa consommation en pointe peut approcher la limite du conducteur sur une longue durée de fonctionnement.
Section 6 mm² pour la plaque de cuisson et les gros consommateurs
La plaque de cuisson (vitrocéramique ou induction) est le poste le plus gourmand d’une cuisine. Elle nécessite un câble de section 6 mm² avec un disjoncteur de calibre supérieur à celui des autres circuits.
Ce circuit est obligatoirement dédié. Aucun autre appareil ne doit y être raccordé. Sur certaines installations anciennes, on trouve encore des plaques branchées sur du 2,5 mm² : c’est une non-conformité qui représente un risque réel d’échauffement du câble dans la gaine.
Pour les logements équipés d’un chauffage électrique de forte puissance ou d’une borne de recharge, la section peut monter encore (10 mm² ou plus), mais ces cas sortent du câblage courant. Les retours varient sur ce point selon la distance entre le tableau et le point de raccordement, car la longueur du câble influe sur la chute de tension admissible.

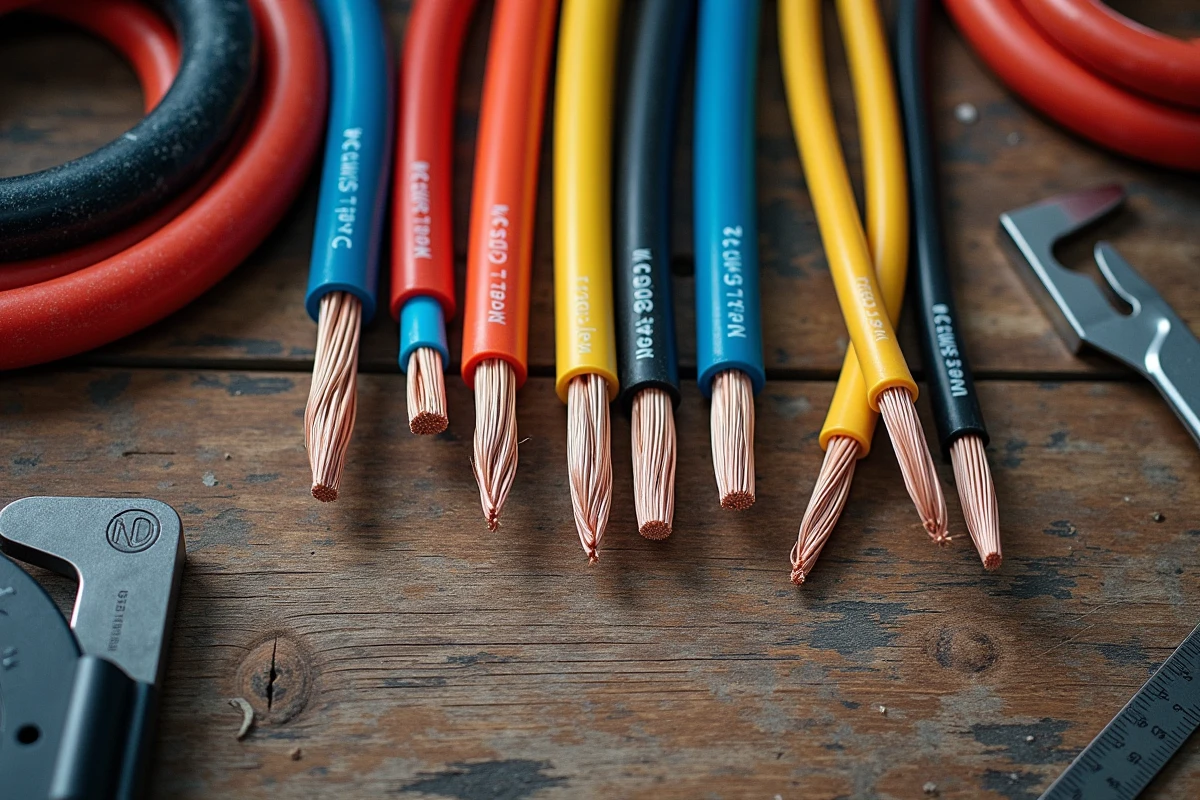

Tableau récapitulatif : section de fil électrique par usage
| Usage | Section de fil | Type de circuit |
|---|---|---|
| Éclairage | 1,5 mm² | Nombre de points limité par circuit |
| Prises de courant | 2,5 mm² | Nombre de prises limité par circuit |
| Four, lave-linge, sèche-linge, chauffe-eau | 2,5 mm² | Circuit dédié par appareil |
| Plaque de cuisson | 6 mm² | Circuit dédié, disjoncteur renforcé |
Ce tableau couvre les cas les plus fréquents en habitat résidentiel. Pour une installation avec de grandes longueurs de câble (dépendance, garage éloigné), on doit recalculer la section en intégrant la chute de tension.
Erreur fréquente : confondre section suffisante et sécurité réelle
Un câble correctement dimensionné ne suffit pas si le disjoncteur au tableau n’est pas le bon. On voit régulièrement des tableaux électriques où un disjoncteur surdimensionné « protège » un fil trop fin. Le câble chauffe, l’isolant se dégrade, et le disjoncteur ne déclenche pas puisqu’il est calibré au-dessus de ce que le fil peut supporter.
Le fil de terre doit accompagner chaque circuit sans exception. Son absence sur un circuit dédié (four, plaque) est une faute grave qui expose à l’électrocution en cas de défaut d’isolement.
Avant de câbler, on vérifie trois choses : la section du conducteur, le calibre du disjoncteur divisionnaire associé, et la présence du conducteur de protection sur tout le parcours. Ces trois éléments forment un ensemble indissociable dans la norme NF C 15-100. Modifier l’un sans adapter les autres revient à compromettre la sécurité de toute l’installation.
