Le choix entre un différentiel de type A ou de type AC pour protéger le circuit d’une machine à laver dépend d’un paramètre technique précis : la nature du courant de fuite que l’appareil peut générer. Les machines à laver récentes, équipées de moteurs à variation de fréquence (inverter), produisent des courants résiduels continus pulsés que seul un différentiel de type A détecte. Comparer les deux types de protection sur des critères mesurables permet de trancher.
Type A et type AC pour machine à laver : tableau comparatif
| Critère | Différentiel type AC | Différentiel type A |
|---|---|---|
| Courants détectés | Courant alternatif sinusoïdal uniquement | Courant alternatif sinusoïdal + courant continu pulsé |
| Adapté aux moteurs inverter | Non | Oui |
| Conformité NF C 15-100 pour machine à laver | Non conforme (installations neuves depuis 2023) | Conforme et obligatoire |
| Risque de déclenchement intempestif sur lave-linge récent | Élevé (fuites DC non gérées) | Faible |
| Prix moyen constaté | Moins cher | Légèrement plus cher |
| Marquage sur le boîtier | Symbole sinusoïde (~) | Symbole sinusoïde + continu pulsé |
La différence de prix entre les deux types reste modeste. L’écart de protection, lui, ne l’est pas.
A lire aussi : Prise en triphasé : guide complet pour comprendre et choisir
Courant continu pulsé : pourquoi le type AC ne suffit plus
Un différentiel de type AC surveille exclusivement les fuites de courant alternatif classique. Cette technologie correspondait aux machines à laver à moteur à charbon, dépourvues d’électronique de puissance.
Les machines à laver actuelles intègrent des variateurs de vitesse qui convertissent le courant alternatif en courant continu avant de le retransformer. Ce processus génère des fuites de courant continu pulsé lors du fonctionnement normal de l’appareil, notamment pendant les phases d’essorage.
A découvrir également : Radiateur par accumulation électrique ou inertie fluide, que choisir ?
Un différentiel de type AC ne perçoit pas ces fuites. Deux scénarios se présentent alors :
- Le différentiel ne déclenche pas du tout en cas de fuite DC, ce qui supprime la protection des personnes contre l’électrocution sur ce circuit
- Le différentiel déclenche de façon intempestive parce que les composantes continues perturbent son tore de détection, sans qu’une vraie fuite dangereuse soit en cause
Le rapport Consuel sur les contrôles électriques de 2024 confirme une hausse des déclenchements intempestifs de différentiels type AC sur les machines à laver équipées d’inverters. La généralisation des modèles à haute efficacité énergétique accentue ce phénomène.
Norme NF C 15-100 et obligation du type A sur le circuit lave-linge
Depuis l’amendement A2 de la norme NF C 15-100 publié en mars 2023, toute installation neuve ou entièrement rénovée doit comporter au moins un interrupteur différentiel de type A pour les circuits alimentant des équipements à variation de fréquence. La machine à laver entre dans cette catégorie.
Concrètement, la norme impose de raccorder le circuit dédié au lave-linge sous un différentiel 30 mA de type A. Le calibre du disjoncteur divisionnaire associé est de 20 A, sur une ligne en fil de 2,5 mm² minimum.
Les circuits protégés par un type A ne se limitent pas à la machine à laver. La norme y place aussi :
- La plaque de cuisson ou la cuisinière
- La borne de recharge pour véhicule électrique
- Tout appareil intégrant un variateur de fréquence ou un redresseur
En revanche, les circuits d’éclairage, de prises classiques ou de radiateurs électriques peuvent rester sous un différentiel de type AC. Cette répartition permet d’optimiser le tableau électrique sans multiplier les modules type A sur chaque rangée.
Installations existantes : faut-il remplacer un type AC par un type A ?
La norme NF C 15-100 ne s’applique rétroactivement qu’en cas de rénovation totale de l’installation. Un logement ancien équipé d’un différentiel AC sur le circuit machine à laver n’est pas en infraction tant qu’aucune intervention globale n’est réalisée sur le tableau.
Le remplacement reste néanmoins pertinent. Les électriciens constatent une baisse des interventions pour faux contacts sur machines à laver depuis l’adoption systématique du type A en rénovation résidentielle. La meilleure tolérance aux harmoniques produites par les variateurs de vitesse explique cette amélioration.

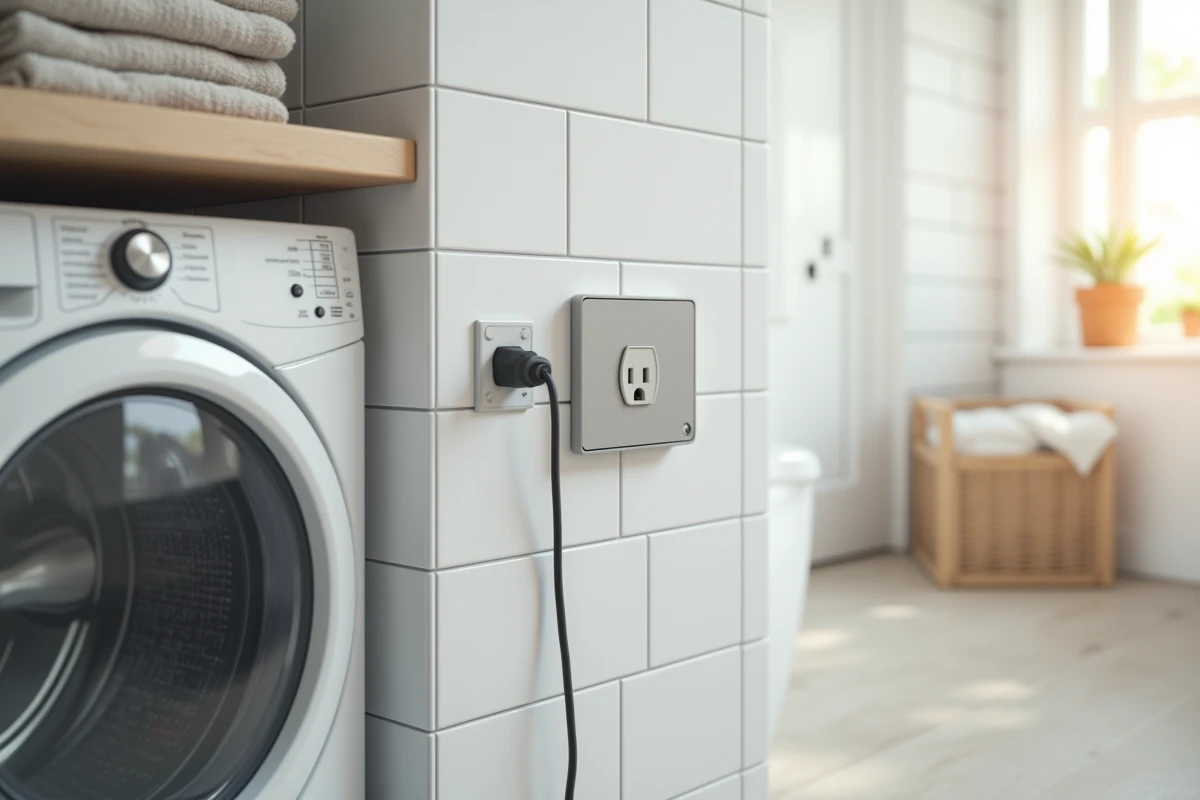

Durabilité du différentiel type A en buanderie
L’environnement d’une buanderie cumule chaleur, humidité et vibrations. Ces conditions accélèrent le vieillissement des composants d’un différentiel, en particulier le tore magnétique et les contacts internes.
Un différentiel de type A résiste mieux dans cet environnement qu’un type AC. Sa conception intègre un circuit de détection supplémentaire pour les composantes continues, ce qui le rend moins sensible aux dégradations causées par les fuites DC résiduelles permanentes. Un type AC exposé aux mêmes micro-courants continus subit une usure accélérée de son tore, ce qui dégrade sa fiabilité au fil des années.
Ce paramètre de durée de vie est rarement mis en avant dans les guides d’achat, mais il pèse sur le coût réel de l’installation à moyen terme.

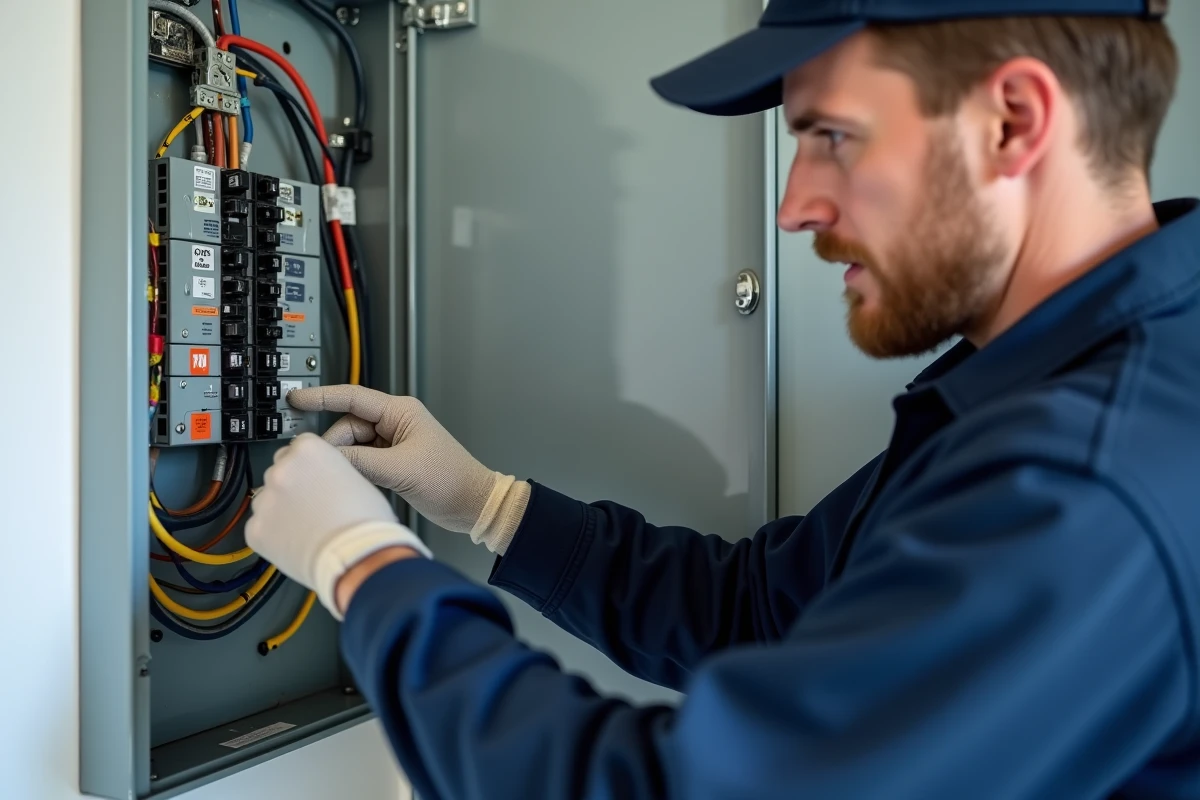

Raccordement au tableau électrique : type A et organisation des rangées
Le différentiel de type A se place en tête de rangée dans le tableau électrique, exactement comme un type AC. La procédure de raccordement est identique : arrivée par le haut (phase et neutre depuis le bornier ou le peigne), départ vers les disjoncteurs divisionnaires par le bas.
Un point d’organisation mérite attention. La norme impose un circuit dédié pour la machine à laver, protégé par son propre disjoncteur 20 A. Ce circuit ne doit alimenter aucun autre appareil. Regrouper sous le même différentiel type A le circuit du lave-linge et celui de la plaque de cuisson est une pratique courante qui respecte la norme tout en limitant le nombre de modules.
Vérifier le marquage sur le boîtier reste la méthode la plus fiable pour identifier le type de différentiel déjà installé. Le symbole d’une sinusoïde seule indique un type AC. Une sinusoïde accompagnée d’un signal continu pulsé (deux traits horizontaux sous la courbe) identifie un type A.
Pour une machine à laver installée aujourd’hui, le différentiel de type A 30 mA associé à un disjoncteur 20 A constitue la seule configuration conforme à la norme en vigueur. L’écart de prix avec un type AC se justifie par la détection des courants continus pulsés, la réduction des déclenchements intempestifs et une meilleure tenue dans le temps en environnement humide.
